AIoT4-TGU

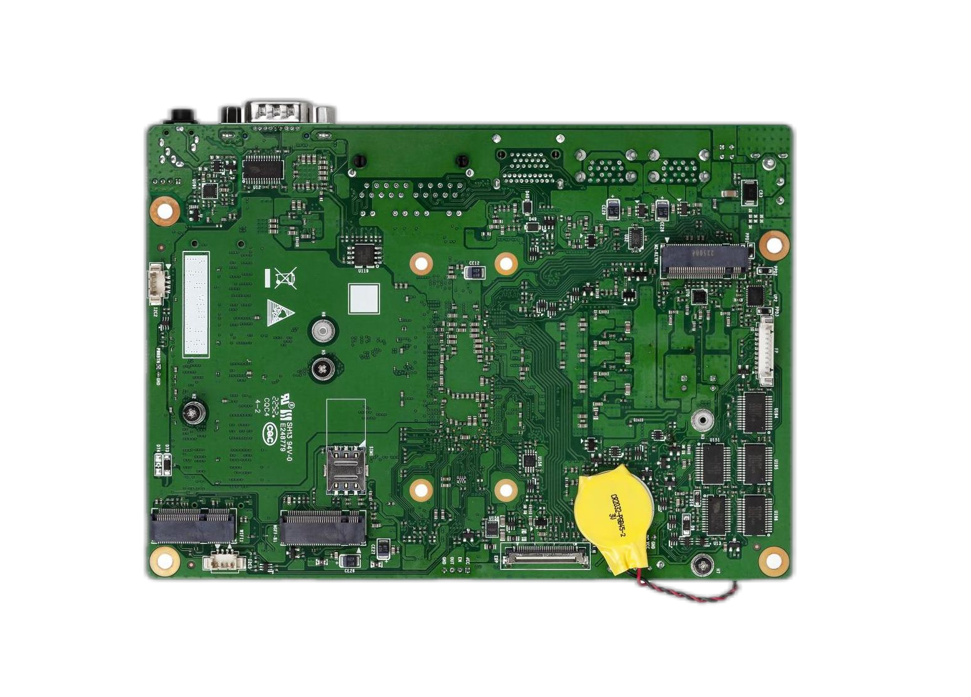

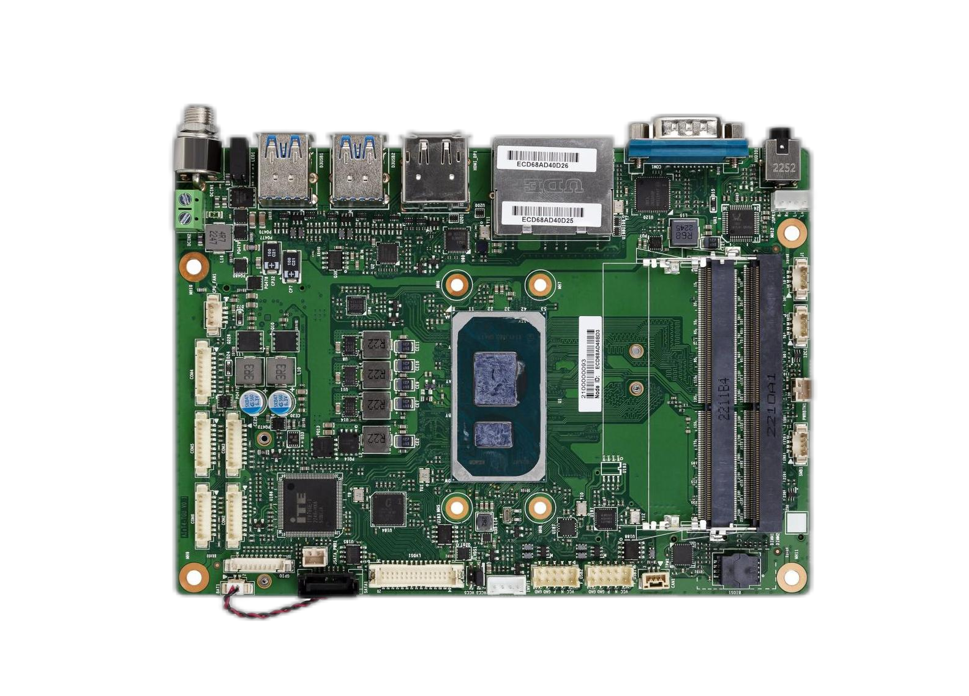

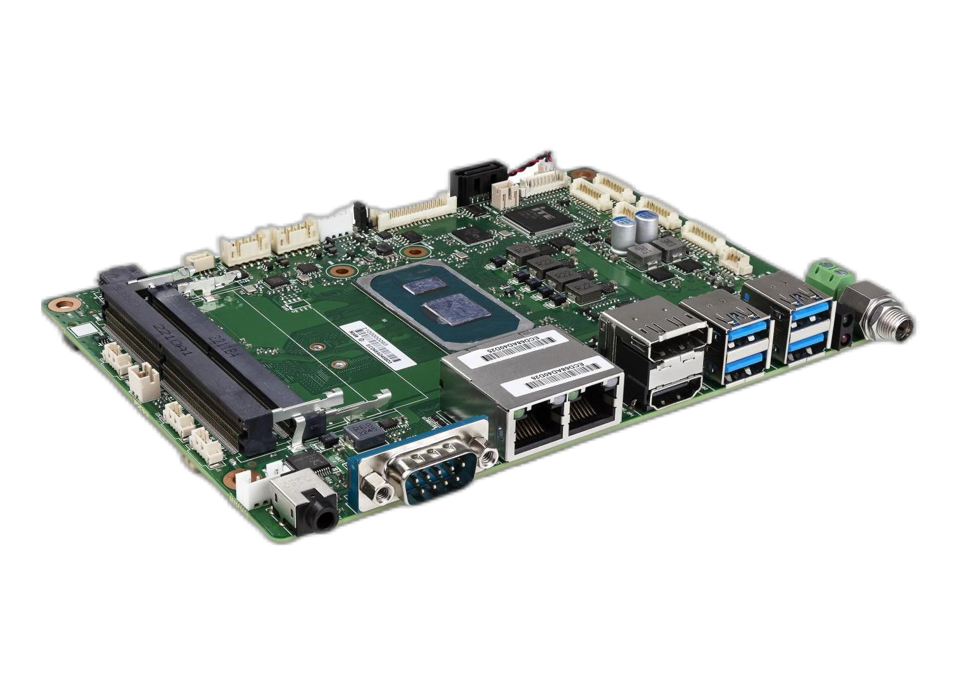

基于Intel 11代 Tiger Lake-U平台标准4寸工业主板
  • 支持TGU系列11代低功耗CPU
  • 2条SO-DIMM DDR4，最大64GB
  • M.2 2280 Key-M支持SATA/nVME自适应
  • M.2 3042/3052 Key-B支持4G/5G
  • M.2 2230 Key-E 支持Wifi/BT
  • HDMI+DP+LVDS+eDP, 独立四显
  • 标配2个Intel高速网络接口
  • 标配4个USB3.2 Gen2接口
  • 采用高Tg宽温PCB材质
  • 可选工级宽温-40~70℃
规格
产品类型
  • 规格
    4 寸工业主板
处理器
  • CPU
    板载Intel Celeron 6305E 1.8Ghz4M
    Intel Core i3-1115G4E 6M 2.2-3.9GHz
    Intel Core i5-11300H 2.6-4.4GHz 8M
    Intel Core i7-1165G7 12M 2.8~4.7GHz
  • 芯片组
    Intel Tiger UP3 SOC
内存
  • Type
    2× DDR4 SODIMM内存插槽
  • 最大支持
    最高支持DDR4-3200单根最大64GB
显示
  • 控制器
    集成核显Intel UHD Graphics for 11th或 Iris Xe Graphics(依不同CPU)
  • 接口
    四显接口HDMI+DP+eDP+LVDS
    1 x LVDS: Dual Channel 18/24-bit, up to 1920 x 1200
    1 x eDP1.4 HBR3, up to 4096x2304x36bpp@60Hz
    1 x HDMI 2.0b, up to 4Kx2Kx24bpp@60Hz
    1 x DP1.4a, up to 4096x2304x36bpp@60Hz or 5120x3200x24bpp@60Hz
存储
  • 类型
    1个SATA3.0+PWR 2pin 2.0mm，1个M.2 2280 Key-M支持SATA/nVME自适应
音频
  • 类型
    支持Mic-in+Line-out(单孔二合一）; 支持带功放数字音频输出(3W, 4Pin wafer)
网络
  • 类型
    2个RJ45网络接口（4KV浪涌防护）
    LAN1: Intel i219V, LAN2: Intel i210AT/IT(工业级可选)
接口
  • USB
    后板边4个USB3.2 Gen2x1 10Gb Type-A, 4个USB2.0板内
  • 串口
    6串口：COM1, COM2支持 RS232/422/485(Bioses设置) COM3~6支持RS232
  • CAN总线
    1个CAN Bus 2.0 (3Pin wafer)
  • eSPI总线接口
    3 x I2C 1Mbps, 1 x SMBus, 4Pin wafer接口
  • TPM/TCM接口
    板载加密芯片SLB9670支持TPM2.0
  • 扩展总线
    1个M.2 Key-B 3042/3052支持4G/5G (PCIe x1, USB2.0)
    1个M.2 Key-E 2230 (PCIe x1, USB2.0)
  • 电源
    DC+12V~24V 防脱螺丝的DC-Jack (BOM可选2Pin凤凰端子)电源指示灯、存储指示灯
环境
  • 工作温/湿度要求
    当使用常温内存和存储时：-10℃～60℃，相对湿度10%～85%，大气压85~105kPa
    当使用宽温内存和存储时：-40~70℃，相对湿度10%～85%，大气压85~105kPa
  • 非工作温/湿度要求
    温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
软件
  • Watch Dog
    255级可编程秒/分，支持超时中断或系统复位
  • Bioses
    AMI UEFI Bioses
  • 系统
    Windows10，Windows11，Linux Ubuntu 21.04
尺寸
  • LxWxH
    4寸：168mm(W)×120mm(D)
